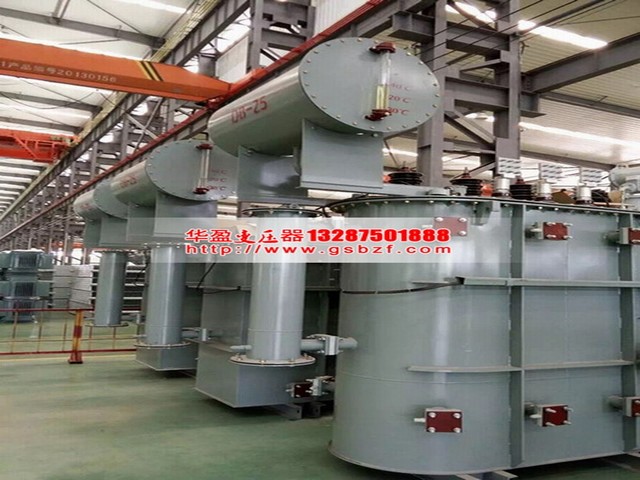

油浸式變壓器也是一種重要地電力設備，也是一種重要的用電器，對于油浸式變壓器而言，油浸式變壓器在整體的運行當中需要掌握基本的技術的，需要一定的技術進行支撐的。油浸式變壓器的工藝和流程是比較多的，油浸式變壓器的工藝和技術是比較復雜的，您了解多少呢?我們還是要進行仔細進行講解，讓大家更加了解油浸式變壓器的整體的運行情況，和各種的工藝技術，使得油浸式變壓器更加平穩和安全地運行。對于油浸式變壓器各種的工藝和技術表現在以下幾個方面：
(1) 電源油浸式變壓器的鐵心
它一般采用硅鋼片. 硅鋼片越薄,功率損耗越小,效果越好.整個鐵心是有許多硅鋼片疊成的,每片之間要絕緣.買來的硅鋼片, 表面有一層不導電的氧化膜, 有足夠的絕緣能力.國產小功率油浸式變壓器常用標準鐵心片規格見后續文章.
(2) 電源油浸式變壓器的簡易設計
設計一個電源油浸式變壓器,主要是根據電功率選擇油浸式變壓器鐵心的截面積,計算初次級各線圈的圈數等.所謂鐵心截面積S是指硅鋼片中間舌的標準尺寸a和疊加起來的總厚度b的乘積.如果電源油浸式變壓器的初級電壓是U1,次級有n個組,各組電壓分別是U21,U22,┅,U2n, 各組電流分別是I21,I22,┅,I2n,...計算步驟如下:
第一步,計算次級的功率P2.次級功率等于次級各組功率的和,也就是 P2 =U21*I21+U22*I22+┅+U2n*I2n.
第二步, 計算油浸式變壓器的功率P.算出P2后.考慮到油浸式變壓器的效率是η,那么初級功率P1=P2/η,η一般在0.8～0.9之間.油浸式變壓器的功率等于初,次級功率之和的一半,也就是P=(P1+P2)/2
第三步, 查鐵心截面積S.根據油浸式變壓器功率,由式(2.1)計算出鐵心截面積S,并且從國產小功率油浸式變壓器常用的標準鐵心片規格表中選擇鐵心片規格和疊厚.
第四步, 確定每伏圈數N.根據鐵心截面積S和鐵心的磁通密度B,由式(2.2)得到初級線圈的每伏圈數N.鐵心的B值可以這樣選取: 質量?jī)?yōu)良的硅鋼片,取11000高斯;一般硅鋼片,取10000高斯;鐵片,取7000高斯.考到導線電阻的壓降, 次級線圈每伏圈數N'應該比N增加5%～10%,也就是N'在1.05N～1.1N之間選取.
第五步,初次級線圈的計算.初級線圈N1=N*U1.次級線圈N21=N'*U21,N22=N'*U22 ┅,N2 =N'*U2n.
第六步, 查導線直徑.根據各線圈的電流大小和選定的電流密度,由式(2.3)可以得到各組線圈的導線直徑.一般電源油浸式變壓器的電流密度可以選用3安/毫米2
第七步, 校核. 根據計算結果,算出線圈每層圈數和層數,再算出線圈的大小,看看窗口是否放得下.如果放不下,可以加大一號鐵心,如果太空,可以減小一號鐵心.采用國家標準GEI鐵心,而且舌寬a和疊厚b的比在1:1～1:1.7之間, 線圈是放得下的.各參數的計算公式如下:
ln(S)=0.498*ln(P)+0.22 ┅(2.1)
ln(N)=-0.494*ln(P)-0.317*ln(B)+6.439┅(2.2)
ln(D)=0.503*ln(I)-0.221┅(2.3)
變量說明:
P: 油浸式變壓器的功率. 單位: 瓦(W)
B: 硅鋼片的工作磁通密度. 單位: 高斯(Gs)
S: 鐵心的截面積. 單位: 平方厘米(cm2)
N: 線圈的每伏圈數. 單位: 圈每伏(N/V)
I: 使用電流. 單位: 安(A)
D: 導線直徑. 單位: 毫米
以上是常見的油浸式變壓器的各種的工藝和技術的特征供大家進行參考，對于油浸式變壓器的各種的工藝和制作流程大家要熟練掌握，不斷地進行提高油浸式變壓器的效率，在油浸式變壓器穩定性能上多下功夫，使得油浸式變壓器更加安全和更加有效率地運行!
